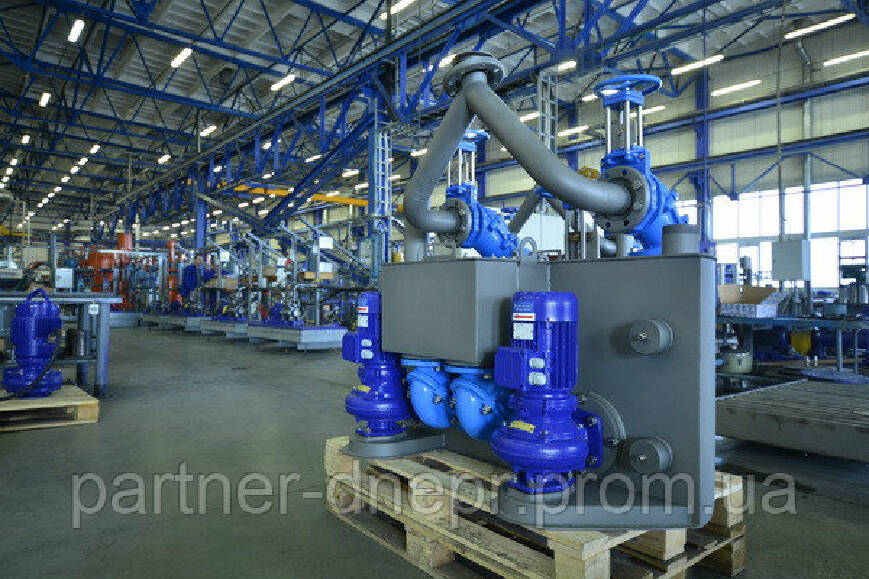

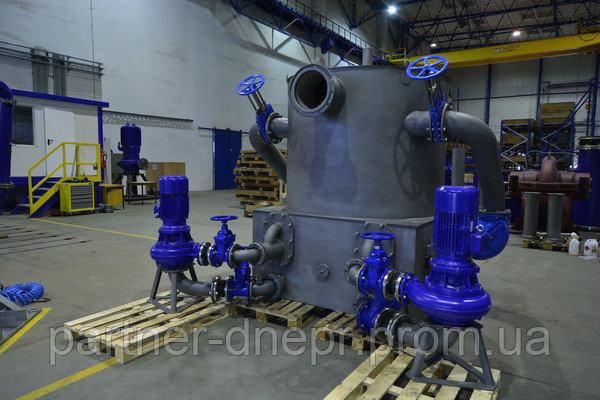

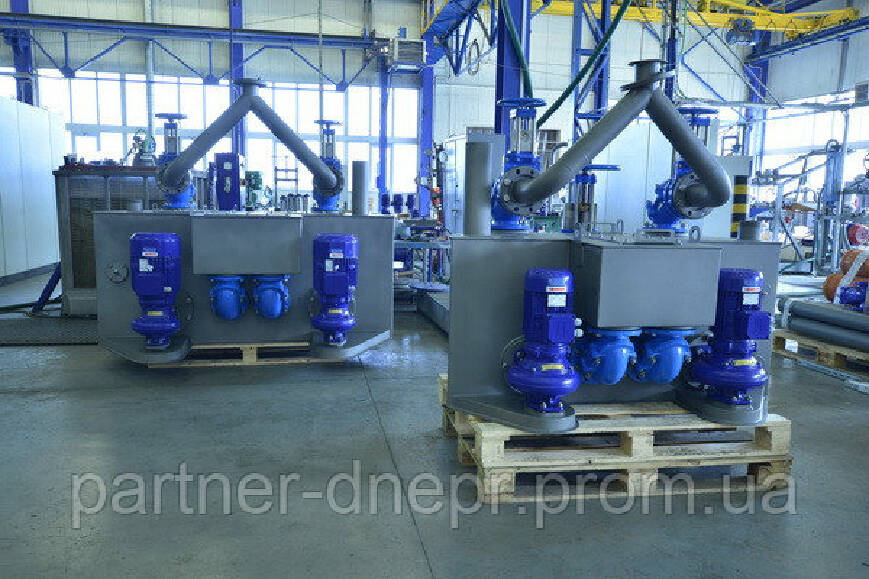

Станция перекачки сточных вод с сепарацией твердых тел типа TSВ

Одной из основных и наиболее обременительных проблем в системах перекачки сточных вод является наличие в них твердых тел. Независимо от типа используемых насосов всегда будет появляться риск засорения гидравлической системы насосов, а, следовательно, на станции перекачки появится аварийное состояние. Особенно обременительными становятся здесь притащенные сточными водами твердые элементы в виде веревок, тряпок, бинтов и т.д. Использование насосов с т.н. "не закупоривающимися роторами", со свободным потоком будет всегда связано с падением гидравлической эффективности, что в результате приводит к увеличению расходов по эксплуатации станции перекачки. Использование станции перекачки с сепарацией твердых тел позволяет эффективно избегать выше указанных и других проблем, которые возникают в системах перекачки сточных вод.
К основным преимуществам станции перекачки сточных вод можно отнести:

сведение к минимуму возникновения аварийных ситуаций, заключающихся в блокировке насосов твердыми частицами, находящимися в сточных водах (длинные и тянущиеся),
минимизация риска повреждения гидравлической системы насосов (сепарация твердых тел перед насосом),
использование высокоэффективных насосов позволяет использовать двигатели меньшей мощности,
монтаж станции в сухой камере существенно повышает комфорт при проведении работ по техническому обслуживанию и ремонту,
меньшие объемы резервуаров предотвращают гниение сточных вод и образование неприятных запахов (более частое включение насосов).
Станции сточных вод типа TS могут использоваться в любых канализационных системах. Анализируя более подробно их преимущества, эти станции можно рекомендовать для использования в следующих областях:
станции перекачки сточных вод с большим диапазоном интенсивности приплывающих сточных вод,
места, где требуется высокий подъем,
канализационные системы, в которых появляются большие количества волокущихся материалов, например, больницы, отели, курорты и т.д.
TSB

Устройство

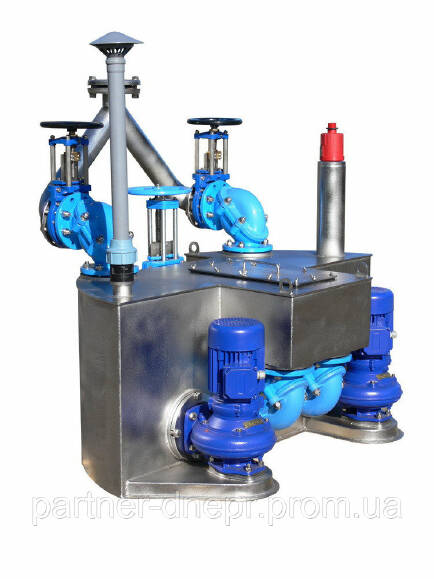

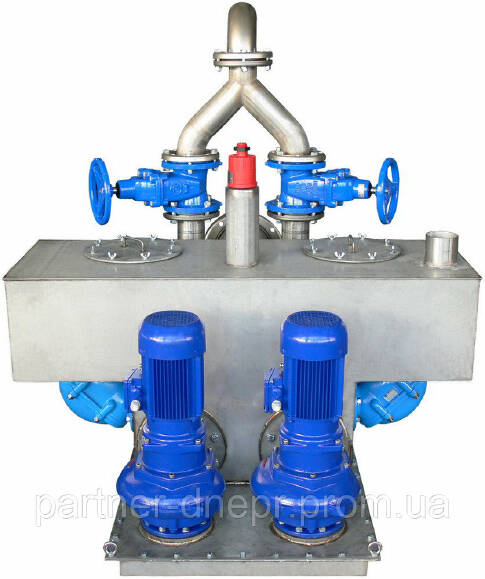

Станция перекачки сточных вод типа TS представляет собой комплексное, полностью автоматизированное устройство, состоящее из следующих компонентов:
накопительного резервуара,
разделительного резервуара,
двух сепараторов,
двух насосов с канальным ротором с высоким КПД,
элементов гидравлического оборудования, т.е. фланцев, тройников, колен, шаровых возвратных клапанов системы ШУСТЕР, соединителей, шиберной задвижки и т.д.,
ультразвукового измерителя уровня,
защитно-управляющего устройства.
Резервуар станции перекачки сточных вод в зависимости от типоразмера выполнен полностью из нержавеющей аустенитной стали или нержавеющей аустенитной стали и пластмассы.Сепараторы, фланцы, тройники, крепежные элементы изготовлены из нержавеющей аустенитной стали повышенной коррозионной стойкости к воздействию сточных вод.Остальные элементы гидравлического оборудования (обратные клапаны, задвижки, насосы) имеют конструкцию и материальное исполнение, устойчивые к воздействию сточных вод.В конструкции станции перекачки используются обратные клапаны системы ШУСТЕР, обеспечивающие надежную и эффективную транспортировку сточных вод, содержащих твердые тела, на участке гравитационный коллектор – сепараторы.
Шар клапана (при полном открытии) плотно закрывает отклоненный канал клапана, что обеспечивает:
очень высокое сопротивление клапана к твердым загрязнениям, так как клапан в во время прохождения потока работает как обычное колено,
свободный просвет для твердых тел, уже от скорости потока 0,7 м/с, не вызывает вибрации шара, что невозможно получить при классических конструкциях клапанов.
Конструкция станции перекачки разработана таким образом, чтобы доступ к ее основным элементам (насосы, сепараторы) для проведения ремонтных работ или техосмотра был обеспечен без необходимости выключения станции перекачки из эксплуатации.
Станция перекачки сточных вод оснащена двумя попеременно работающими насосами типа FZB с высокоэффективной гидравлической системой и надежной по подвижности системой передачи привода. Применение для привода насосов типа FZB классических высокопроизводительных двигателей с воздушным охлаждением и применение дополнительной сепарационной масляной камеры между насосом и приводным двигателем существенно повысило бы эксплуатационные качества этих насосных агрегатов.
Принцип действия
В классической станции перекачки (мокрой) сточные воды протекают через гравитационный канал непосредственно в приемный резервуар. В станциях перекачки с отделением твердых тел сточные воды вплывают в резервуар станции, расположенный в сухой камере, а затем распределяются в отдельные сепараторы. Из сепараторов подчищенные сточные воды без твердых тел, осадков и волокнистых элементов под действием гравитации стекают через гидравлические элементы насосов в резервуар станции. В случае работы какого-либо из насосов, сточные воды попадают только в сепаратор, соединенный с неработающим насосом. Заданные уровни сточных вод в резервуаре станции контролируются с помощью ультразвукового измерителя (есть возможность применения других типов датчиков). Защитно-управляющее устройство после получения сигнала, что достигнуты заданные уровни сточных вод в резервуаре, запускает или останавливает соответствующие насосы. Запущенный насос всасывает подчищенные сточные воды и перекачивает их в сепаратор, находящийся на оси нагнетательного патрубка насоса. Энергия потока перекачиваемых сточных вод увлекает за собой находящиеся в сепараторе твердые тела, направляя их в нагнетательный трубопровод станции. Повышенное давление, возникающее во время перекачки, закрывает обратный поток сточных вод в резервуар станции. Во время рабочего цикла насоса сточные воды попадают в резервуар через второй сепаратор и гидравлическую систему неработающего насоса. При достижении нижнего заданного уровня сточных вод в резервуаре насос автоматически отключается. Конструкция сепаратора (система специально сформированной "корзины" из прутьев) приводит к тому, что станция перекачки может работать непрерывно и не требует ввода дополнительных операций по удалению накопленных загрязнений. Во время каждого запуска насоса происходит "самоочищение" сепаратора. Гидравлическая система насосов, не имеющая прямого контакта с твердыми телами, в частности, с волочащимися, не подвержена риску засорения.

Cтадии наполнения

Насосные этапе


Питание и управление
Питание и управление станции перекачки TS осуществляется с помощью защитно-управляющего устройства UZS.8. Основным питанием является питание от сети электропитания. В случае сбоя, при изменении переключателем типа электропитания, система может получать питание от генератора соответствующей мощности. UZS.8 имеет следующие защиты:
защита от короткого замыкания, от последствий короткого замыкания в обмотках двигателя и питающих кабелях
защита от перегрузки, от последствий перегрузки
защита от работы перекоса фаз и асимметрии питания
защита от снижения напряжения питания
защита от работы "всухую".
Всей системой управляет микропроцессорный контроллер SZH-2 (возможно использование других контроллеров). Этот контроллер является современным электронным устройством, служащим для автоматического управления работой установленных на станции насосных узлов. Насосные узлы работают попеременно. В случае интенсивного притока сточных вод, к станции подключают два или три насоса. Осуществляется защита от одновременного подключения двух насосных узлов для предотвращения перегрузки сети. Управление насосными узлами осуществляется в соответствии с разработанным алгоритмом. Непосредственным сигналом для реализации последующих этапов процесса являются импульсы ультразвукового зонда, измеряющего уровень сточных вод. Программное обеспечение контроллера позволяет передавать соответствующие сигналы в систему дистанционного надзора. Это позволяет передавать сообщения или визуализацию работы станции перекачки.
TSB

Сертификация
В соответствии с директивами Евросоюза станции сточных вод подлежат следующим директивам: директиве по строительным материалам (89/106/EEC), директиве по машиностроению (98/37/EC), директиве по низкому напряжению (73/23/EEC) и директиве по электромагнитной совместимости (89/336/EEC). Станции сточных вод типа TS соответствуют требованиям, подтвержденным испытаниями типа ЕС, выполненными нотифицированной организацией, стандарта PN-EN-12050-1:2001 "Станции перекачки сточных вод в зданиях и их окружении. Принципы конструкции и испытания. Часть 1: Станции перекачки сточных вод, содержащих фекалии" и PN-EN 12050-4:2001 "Обратные клапаны для перекачки сточных вод без фекалий и с фекалиями", гармонизированных стандартов с директивой 89/106/EEC.
Технические данные


Тип
Приток сточных вод
Трубопровод Нагнетательный
Кол-во насосов
Нижний край входа
Тип насоса
Ёмкость
Мин. диам. камеры



м3/ч
мм
частей
мм

м3
мм


TSA.1.05
0,5
80
2
400
FZB.2, FZD.2
0,05
2000


TSA.1.10
1
80
2
450
FZB.2, FZD.2
0,1
2000


TSA.1.20
2
80
2
500
FZB.2, FZD.2
0,15
2000


TSA.1.40
4
80
2
500
FZB.2, FZD.2
0,15
2000


FZB.3, FZD.3


TSA.1.60
6
100
2
550
FZB.2, FZD.2
0,2
2500


FZB.3, FZD.3


TSA.2.10
10
100
2
600
FZB.2, FZD.2
0,3
2500


FZB.3, FZD.3


TSA.2.15
15
100
2
700
FZB.2, FZD.2
0,5
2500


FZB.3, FZD.3


TSA.2.30
30
100
2-4
1200
FZB.2, FZD.2
1
3000


FZB.3, FZD.3


TSA.2.45
45
125
2-4
1200
FZB.3, FZD.3
1,5
3000


TSA.2.60
60
125
2-4
1400
FZB.3, FZD.3
2
3800


TSA.2.80
80
150
2-4
1600
FZB.3, FZD.3
2,4
4000


TSA.3.12
120
150
2-4
1600
FZB.3, FZD.3
4
4500


TSA.3.15
150
200
2-4
1800
FZB.3, FZD.3
5
4500


TSA.3.20
200
200
2-4
1800
FZB.3, FZD.3
6
4800


TSA.3.25
250
250
2-4
2000
FZB.6, FZD.6
6
4800


TSA.3.35
350
250
2-4
2000
FZB.6, FZD.6
9
5500


TSA.3.40
400
250
2-4
2200
FZB.6, FZD.6
11
5500





Тип
Приток сточных вод
Трубопровод Нагнетательный
Кол-во насосов
Нижний край входа
Тип насоса
Ёмкость
Мин. диам. камеры



м3/ч
мм
частей
мм

м3
мм


TSB.1.05
TSB.1.10
1
80
2
400
FZB.2, FZD.2
0,1
1500


TSB.1.20
TSB.1.40
4
80
2
500
FZB.2, FZD.2
0,15
1500


TSB.1.60
6
100
2
550
FZB.2, FZB.3,
FZD.2, FZD.3
0,2
2000


TSB.2.10
10
100
2
600
FZB.2, FZB.3,
FZD.2, FZD.3
0,3
2000


TSB.2.15
15
100
2
700
FZB.2, FZB.3,
FZD.2, FZD.3
0,5
2000


TSB.2.30
30
100
2
1200
FZB.2, FZB.3,
FZD.2, FZD.3
1
2500


TSB.2.45
45
100
2
1200
FZB.3, FZD.3
1,5
2500


TSB.2.60
60
100
2
1400
FZB.3, FZD.3
2
2500


TSB.2.80
80
150
2
1600
FZB.3, FZD.3
2,4
3000





Тип
Приток сточных вод
Трубопровод Нагнетательный
Кол-во насосов
Нижний край входа
Тип насоса
Ёмкость
Мин. диам. камеры


TSC.1.40
4
80
2
500
FZB.2, FZD.2, FZE.2
0,15
1500


TSC.1.60
6
100
2
600
FZB.2, FZD.2,
FZE.2, FZC.2
0,2
1500


TSC.2.15
15
100
2
700
FZB.2, FZD.2, FZE.2,
FZC.2, FZB.3, FZD.3
0,5
2000


TSC.2.30
30
100
2-4
1200
FZE.2, FZC.2, FZB.3,
FZC.3, FZE.3, FZD.3
1
2000


TSC.2.45
45
100
2-4
1650
FZB.3, FZC.3, FZE.3
1,5
2400


TSC.2.60
60
100
2-4
1200
FZB.3, FZC.3, FZE.3
2
2400


TSC.2.80
80
150
2-4
1600
FZB.4, FZC.4, FZV.4
(FZC.3, FZV.3, FZE.3)
2,4
2500


TSC.3.10
100
150
2-4
1700
FZB.4, FZC.4, FZV.4
(FZC.3, FZV.3, FZE.3)
2,8
3000
