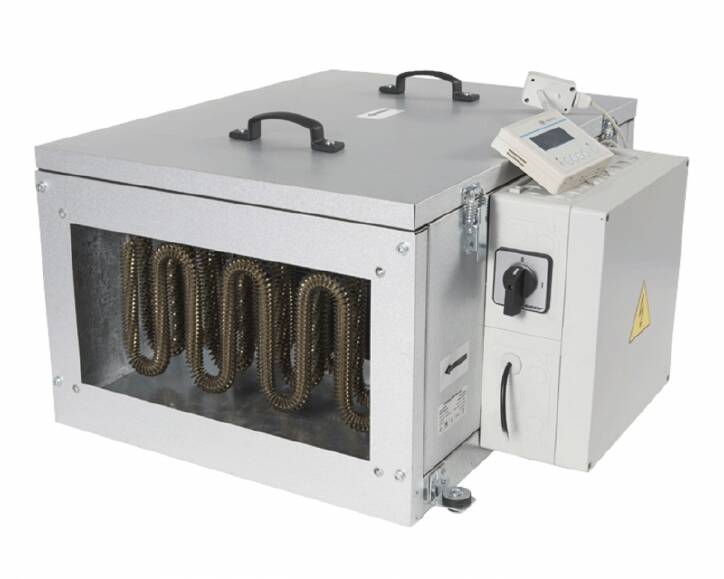

Вентс МПА…Е

Звуко- і теплоізольовані вентиляційні агрегати продуктивністю до 3500 м³/год. Забезпечують подачу свіжого відфільтрованого повітря. Для експлуатації установок за низьких температур зовнішнього повітря встановлені електрообігрівачі. Призначені для з'єднання з прямокутними повітропроводами номінальним перерізом 400х200, 500х250, 500х300, 600х300, 600х350 мм.

Корпус

Корпус виготовлений із алюмінієвої сталі з зовнішнім тепло- та звукоізоляційним шаром з мінеральної вати товщиною 25 мм.

Фільтр

Висока ступінь чищення припливного повітря досягається за рахунок вбудованого фільтра класу G4 .

Обігрівач

Для підігріву припливного повітря зимою та у міжсезоння використовується електричний обігрівач (моделі МПА Е) або водяний (гліколевий) обігрівач (моделі МПА В). ТЕНи електричного калорифера мають додаткове оребрення для збільшення площі поверхні теплообміну і збільшення теплопередачі до припливного повітря.

Вентилятор

Застосовується відцентровий вентилятор двостороннього всмоктування із загнутими вперед лопатями і вбудованим термостатом захисту з автоматичним перезапуском. Електродвигун вентилятора та робоче колесо динамічно збалансовані у двох площинах. Шарикові підшипники кочення електродвигуна не потребують обслуговування, строк їхньої служби становить не менше 40000 годин.

Управління і автоматика

Існують два варіанти виконання:

1. Без управління, коли споживач самостійно визначає і підбирає необхідну систему автоматики.
2. З вбудованою системою управління та автоматики, що дозволяє регулювати продуктивність вентилятора (3 швидкості), встановлювати температуру припливного повітря, контролювати стан (ступінь забруднення) фільтра. Окрім того, система автоматики забезпечує активний захист ТЕНів калорифера від перегріву. Для дистанційного керування установкою вона комплектується приводним пультом управління (у стандартному комплекті – провід довжиною 10 м).

Функції управління та захисту МПА Е

• дистанційне включення та виключення установки;
• встановлення за допомогою пульта управління необхідної температури припливного повітря і підтримання заданої температури (управління калорифером за допомогою оптосимістора);
• регулювання швидкості обертання вентилятора за допомогою пульта управління;
• відпрацювання необхідних алгоритмів під час включення та виключення установки;
• робота установки за таймером;
• активний захист від перегріву ТЕНів калорифера ;
• заборона включення електрокалорифера без включення вентилятора;
• захист електрокалорифера від перегрівання (два термостати );
• контроль ступеню забруднення фільтру (датчик перепаду тиску).

За наявності змішувального вузла пульт управління дозволяє підтримувати задану температуру повітря у приміщенні, регулюючи витрату теплоносія через повітряний нагрівач. Використання змішувального вузла з насосом дозволяє здійснювати описане вище регулювання за умови перепаду тиску теплоносія у прямій та оборотній магістралі менше 40 кПа. Змішувальний вузол з насосом попереджує можливість замерзання рекуператора і забезпечує додатковий час для вжиття оперативних заходів у разі аварійної ситуації.

Монтаж

Припливна установка монтується на підлозі, підвішується до стелі за допомогою монтажного кутника з вібровставкою або кріпиться до стіни за допомогою кронштейнів. Обладнання можна встановлювати як у допоміжних приміщеннях (балкон, комора, підвал, горище і т.д.), так і в основних приміщеннях, розмістивши обладнання над підвісною стелею, у ніші або безпосередньо у приміщенні.
Установку можна встановлювати в будь-якому положенні, окрім вертикального, коли повітряний потік направлений вниз (ТЕНи не повинні знаходитися під вентилятором ). Під час монтажу слід передбачити необхідний простір для сервісного обслуговування та чищення фільтра.

Приклад організації повітрообміну в офісі

Припливно-витяжну вентиляцію у сучасному офісі можна організувати, використовуючи даний приклад. В коридорі за підвісною стелею монтується припливна установка МПА, а також витяжний вентилятор, що відповідає характеристикам припливної установки, припливні та витяжні магістральні повітропроводи. В приміщення кабінетів прокладаються відгалуження та встановлюються пристрої для розподілення повітря. Свіже повітря всмоктується з вулиці через зовнішню ґратку, у припливній установці повітря фільтрується, підігрівається до необхідної температури і направляється через відгалужену систему повітропроводів до кабінетів, що потребують постійної вентиляції. Забруднене повітря виводиться на вулицю через зовнішню ґратку, за допомогою витяжного вентилятора. Таким чином, в офісі створюється контрольований повітрообмін, з постійною припливною вентиляцією, без протягів, пилу та шуму, на відміну від вентиляції, створеною відчиненими вікнами.
